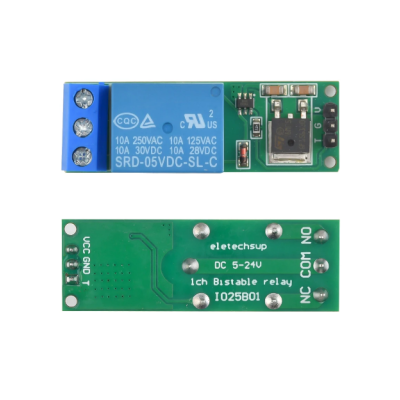

Módulo relé biestável alimentação 6 a 24Vdc

Especificações:
Tensão de funcionamento: DC 6-24V
Trabalho atual: 60-70MA
Standby atual: 1UA
Carga atual: AC 250V/10A, DC 30V/10A
Modo Gatilho: Baixa Pulso Gatilho
VCC: alimentação positiva (VCC)
GND: alimentação negativa (GND)
T: baixo pulso gatilho

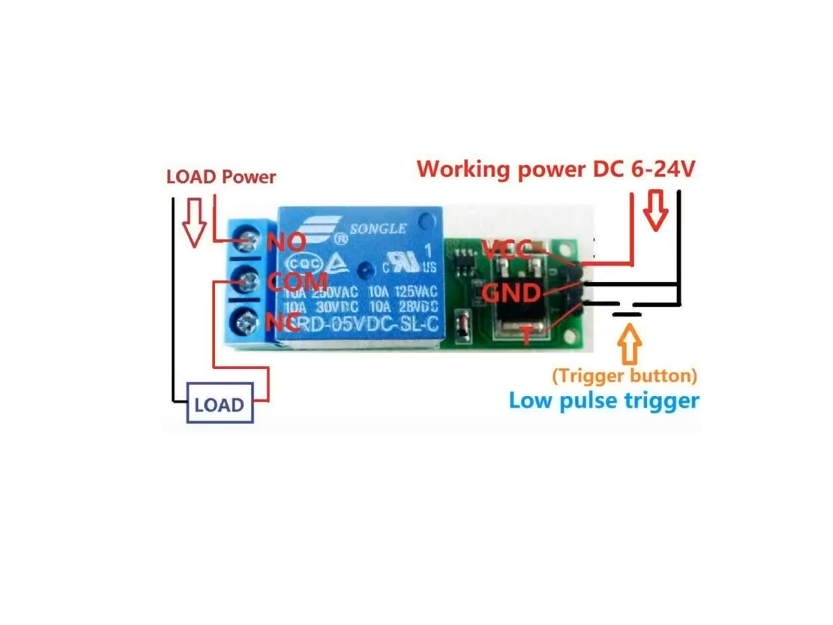

Interface do módulo:
VCC: alimentação positiva (VCC)
GND: alimentação negativa (GND)
T: baixo pulso gatilho
Saída do relé:
Não: interface relé normalmente aberta
COM: Relé Interface Comum
NC: relação normalmente fechada do relé

O relé biestável, também conhecido como relé de travamento, relé de retenção ou relé de memória, é um tipo especializado de interruptor eletromecânico que se distingue fundamentalmente do seu primo mais comum, o relé monoestável. A sua característica definidora reside na capacidade de manter um dos seus dois estados estáveis (ligado ou desligado) indefinidamente, mesmo após a remoção da energia de controlo que o colocou nesse estado. Esta propriedade confere-lhe vantagens significativas em termos de eficiência energética e funcionalidade de memória.

Princípio de Funcionamento:

Ao contrário de um relé monoestável, que requer energia contínua na sua bobina para manter os contactos comutados e retorna ao seu estado de repouso assim que a energia é cortada, o relé biestável opera com base em pulsos de energia. Tipicamente, possui uma ou duas bobinas de controlo.

Relés Biestáveis de Duas Bobinas: Estes relés têm duas bobinas separadas: uma bobina de "set" (ligar) e uma bobina de "reset" (desligar). Um breve pulso de corrente na bobina "set" move a armadura e fecha (ou abre, dependendo da configuração) os contactos. Um mecanismo interno, muitas vezes baseado em ímanes permanentes ou um sistema de travamento mecânico, mantém a armadura nessa posição mesmo sem energia na bobina. Para reverter o estado, um pulso de corrente é aplicado à bobina "reset", que força a armadura a regressar à sua posição original, onde fica novamente travada.
Relés Biestáveis de Uma Bobina: Estes funcionam aplicando pulsos de corrente com polaridades opostas à única bobina. Um pulso numa polaridade define o relé para um estado, e um pulso na polaridade oposta redefine-o para o outro estado. O mecanismo de travamento interno (magnético ou mecânico) garante que o estado seja mantido após o pulso.
Em ambos os casos, a energia só é consumida durante os breves momentos em que os pulsos são aplicados para mudar o estado do relé.

Vantagens:

O design biestável oferece várias vantagens importantes:

Eficiência Energética: A vantagem mais notável é o consumo de energia quase nulo no estado de espera. Como não requer energia contínua para manter os contactos numa determinada posição, é ideal para aplicações alimentadas por bateria ou onde a conservação de energia é crucial.
Função de Memória: O relé "lembra-se" do seu último estado mesmo em caso de falha de energia no circuito de controlo. Quando a energia é restaurada, o relé permanece no estado em que estava antes da interrupção, o que é vital em sistemas que precisam de manter configurações específicas.
Menor Dissipação de Calor: Como a bobina só é energizada momentaneamente, a geração de calor é significativamente menor em comparação com os relés monoestáveis que precisam de estar continuamente ligados. Isto permite uma maior densidade de componentes em painéis de controlo.
Imunidade a Ruído e Vibração: Uma vez travado num estado, o relé biestável é geralmente menos suscetível a mudanças de estado acidentais causadas por flutuações de tensão, ruído elétrico ou vibração mecânica.

Aplicações:

Devido às suas características únicas, os relés biestáveis são utilizados numa vasta gama de aplicações:

Controlo de Iluminação: Em sistemas de automação residencial e predial, como interruptores de impulso (telerruptores).
Automação Industrial: Para manter o estado de equipamentos durante sequências de controlo ou após paragens.
Gestão de Energia: Em medidores inteligentes, sistemas de desconexão de carga (load shedding) e comutação de circuitos de energia.
Equipamentos Alimentados por Bateria: Onde a conservação de energia é primordial.
Sistemas de Memória Simples: Em circuitos que precisam de reter uma informação binária (ligado/desligado).
Sistemas Automóveis: Para diversas funções de controlo que beneficiam da retenção de estado.
