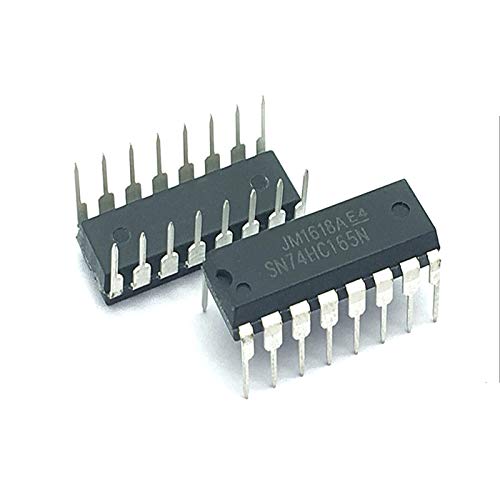

74HC165N

(1146)

74HC165N

SN74HC165N

Tipo de circuito integrado
digital

Espécie de circuito integrado
8bit, assíncrono, entrada paralela, saída em fileira

Montagem
THT

Carcaça
DIP16

O 74HC165N é um circuito integrado (CI) que pertence à família de dispositivos de lógica da série 74HC. É um registrador de deslocamento paralelo-serial de 8 bits com entrada serial e saída paralela, projetado para a leitura de dados sequenciais de forma eficiente.

O 74HC165N possui um pino de entrada serial, chamado de DS (Data Serial), que recebe os bits de dados sequencialmente. Ele também possui um pino de entrada de clock, rotulado como CP (Clock Pulse), que controla a transferência de dados do pino de entrada serial para o registrador interno.

Além disso, o 74HC165N possui um pino de saída paralela, denominado Q0 a Q7, que fornece os dados armazenados no registrador de forma paralela.

Esse circuito integrado é projetado para operar com uma ampla faixa de tensão de alimentação, normalmente na faixa de 2V a 6V. No entanto, é importante consultar o datasheet fornecido pelo fabricante para obter informações detalhadas sobre as características elétricas, a pinagem e as especificações de operação específicas do dispositivo.

O 74HC165N é amplamente utilizado em aplicações em que a leitura sequencial de dados é necessária, como botões, chaves, interruptores, sensores, entre outros. Ele permite a leitura eficiente de múltiplas entradas com apenas um pino de entrada serial.

Ao utilizar o 74HC165N, é importante prestar atenção à correta configuração dos pinos de entrada, à sincronização correta do sinal de clock e à interpretação adequada dos dados fornecidos nos pinos de saída paralela.

Em resumo, o 74HC165N é um circuito integrado da série 74HC que consiste em um registrador de deslocamento paralelo-serial de 8 bits. Ele é usado para a leitura sequencial eficiente de dados e possui um pino de entrada serial, um pino de clock e pinos de saída paralela. O 74HC165N é amplamente utilizado em aplicações que requerem a leitura de múltiplas entradas de forma sequencial. É importante consultar o datasheet do fabricante para obter informações detalhadas sobre o dispositivo.
