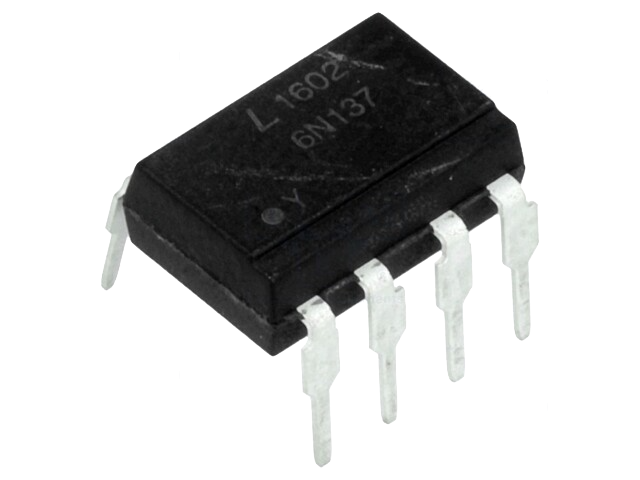

Acoplador optico 6N137 Ch: 1 OUT: lógicas 10Mbps DIP8

6N137

Tipo de optoisolador
acoplador óptico

Montagem
THT

Número de canais
1

Espécie da saída
lógicas

Transferência
10Mbps

Carcaça
DIP8

Tempo de ligação
75ns

Tempo de desligar
75ns

Série do fabricante
6N137

O 6N137 é um acoplador ótico (optoacoplador) amplamente utilizado em circuitos eletrónicos para isolar eletricamente sinais de entrada e saída. Ele é comumente usado em aplicações de alta velocidade e alta imunidade a ruído.

O 6N137 é composto por um emissor infravermelho (LED) e um fototransístor em um único encapsulamento. O LED converte o sinal elétrico de entrada em um sinal ótico, que é transmitido através do isolante ótico para o fototransístor. O fototransístor, por sua vez, converte o sinal ótico de volta em um sinal elétrico na saída.

Uma das principais vantagens do 6N137 é sua capacidade de fornecer isolamento elétrico entre os circuitos de entrada e saída. Isso significa que sinais de alta tensão, ruído elétrico ou diferentes potenciais de terra presentes no circuito de entrada não serão transmitidos para o circuito de saída. Isso é especialmente útil em aplicações onde é necessário proteger os componentes sensíveis ou evitar interferências indesejadas.

Além disso, o 6N137 é capaz de operar em altas velocidades, permitindo a transmissão rápida de sinais entre os circuitos isolados. Isso o torna adequado para aplicações que exigem resposta rápida, como comunicação serial, controle de motores e sistemas de automação industrial.

É importante observar que o 6N137 possui pinos de alimentação, incluindo VCC e GND, além de pinos de entrada e saída. É essencial seguir as especificações do fabricante para conectar e operar corretamente o optoacoplador, garantindo seu desempenho e segurança.

Em resumo, o 6N137 é um optoacoplador amplamente utilizado para fornecer isolamento elétrico em circuitos eletrónicos. Sua capacidade de converter sinais elétricos em sinais óticos e vice-versa, juntamente com sua alta imunidade a ruído e velocidades de operação rápidas, o tornam ideal para aplicações que requerem isolamento elétrico e transmissão de sinais em alta velocidade.
