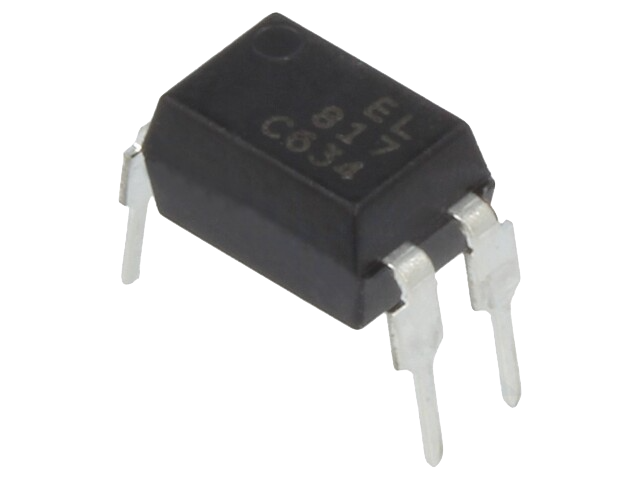

Acoplador optico EL817C 5kV Uce 35V

(576)

EL817

Tipo de optoisolador
acoplador óptico

Montagem
THT

Número de canais
1

Espécie da saída
transístor

Tensão de isolamento
5kV

CTR@If
200-400%@5mA

Tensão coletor-emissor
35V

Carcaça
DIP4

Tempo de ligação
4µs

Tempo de desligar
3µs

O EL817C é um acoplador ótico, também conhecido como optoacoplador, que desempenha um papel fundamental na separação de circuitos elétricos em sistemas eletrónicos. Este componente é amplamente utilizado para garantir o isolamento elétrico entre uma fonte de sinal de entrada e um circuito de saída.

O EL817C é composto por um emissor de infravermelhos (LED) e um fototransístor, ambos alojados dentro do mesmo invólucro. O LED emite luz infravermelha quando alimentado com uma corrente adequada, e essa luz é direcionada para o fototransístor. O fototransístor, por sua vez, converte essa luz em um sinal elétrico proporcional, fornecendo assim o acoplamento ótico entre os dois circuitos.

A principal vantagem do EL817C é a sua capacidade de fornecer isolamento elétrico eficaz. Ao usar um acoplador ótico, é possível separar completamente a fonte de sinal de entrada de um circuito de saída sensível, evitando interferências e protegendo contra eventuais problemas de ruído ou tensões indesejadas. Isso é particularmente útil em aplicações sensíveis, como em sistemas de controle industrial, onde a integridade do sinal é crucial.

Além disso, o EL817C possui outras características importantes, como alta velocidade de comutação, resposta linear e baixa corrente de acionamento. Esses atributos permitem que ele seja utilizado em uma variedade de aplicações, incluindo controle de relés, acionamento de dispositivos de alta potência, detecção de sinais e até mesmo em circuitos de feedback ótico.

É importante observar que o EL817C está disponível em diferentes configurações de encapsulamento, como o DIP-4 e o SOP-4, proporcionando flexibilidade na montagem e integração em placas de circuito impresso.

Em resumo, o EL817C é um acoplador ótico amplamente utilizado para fornecer isolamento elétrico em sistemas eletrónicos. Sua capacidade de separar circuitos elétricos e proteger contra interferências indesejadas é fundamental para garantir o bom desempenho e a integridade dos sinais. Com suas características de alta velocidade de comutação, resposta linear e baixa corrente de acionamento, o EL817C é uma escolha popular em diversas aplicações, desde controle de relés até detecção de sinais.
