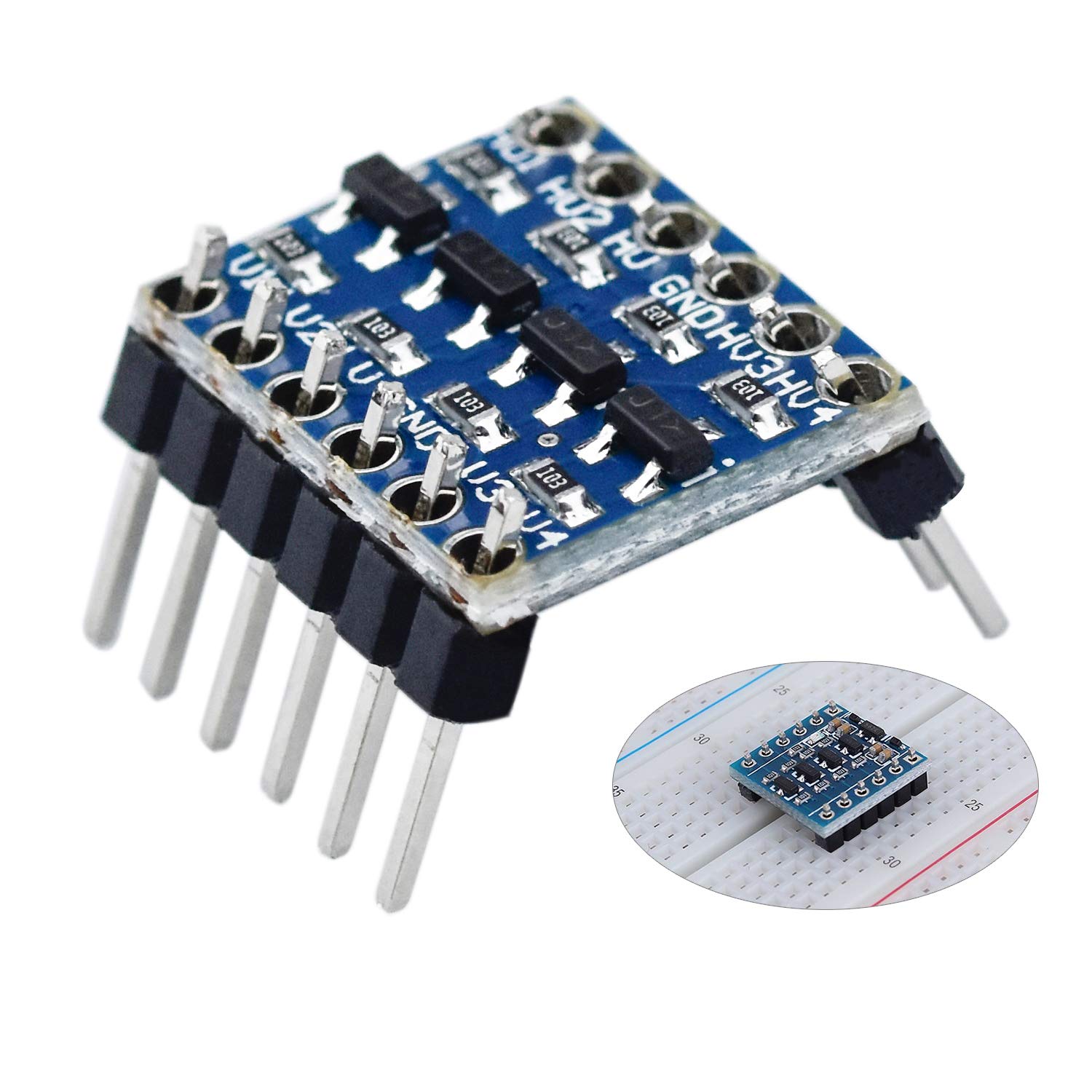

Placa módulo conversor nível lógico bidirecional TTL 3,3 V a 5 V para Arduino

Placa módulo conversor lógico bidirecional TTL 3,3 V a 5 V para Arduino

Dispositivo que transforma sinais de 5V para 3.3 V e o contrário também é de 3.3 V para 5V. Este conversor de nível também funciona com dispositivos 2,8 V e 1.8 V

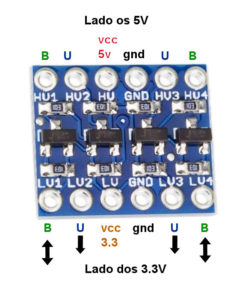

Cada conversor de nível tem a capacidade de converter 4 pinos no lado alto para 4 pinos no lado baixo com duas entradas e duas saídas fornecidas para cada lado.

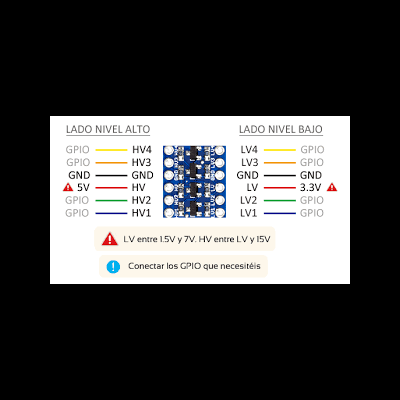

O conversor de nível é muito fácil de usar. A placa precisa ser alimentada pelas duas fontes de tensão (alta tensão e baixa tensão) que o sistema está usando. Alta tensão (5V por exemplo) para o pino HV', baixa tensão (3.3V por exemplo) para LV', e terra do sistema para o pino GND'.

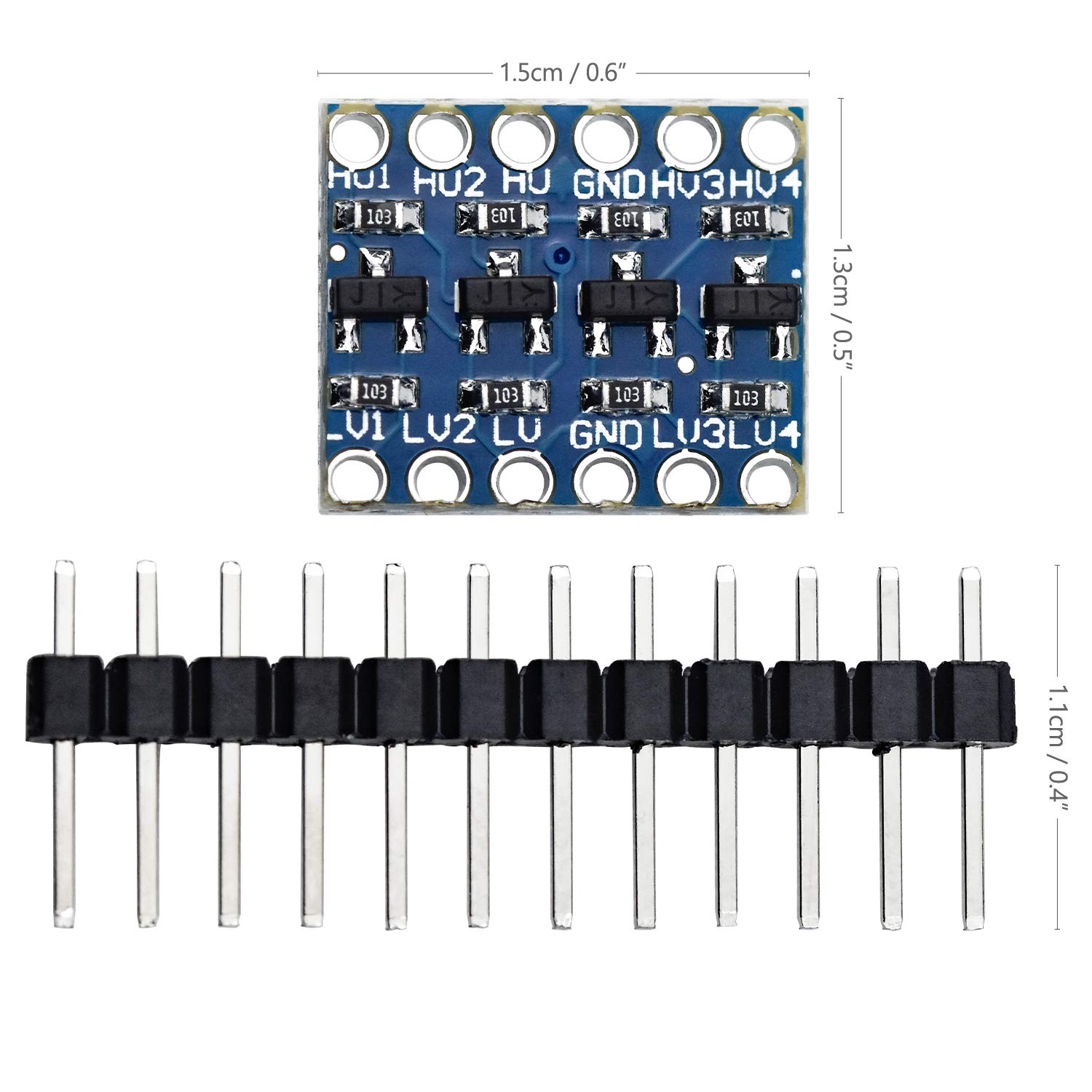

Dimensões: 0,63x0,52 "(16,05x13,33mm)

Conversão bidirecional pode realizar a conversão bidirecional de UART, IIC, 1-Wire, SPI e outros sinais de barramento de nível 3V-5V
Quatro tubos MOS: cada conversor tem a capacidade de converter 4 pinos do topo para 4 pinos a partir da parte inferior, com duas entradas e duas saídas em cada lado
Proteção de polaridade reversa - 3,3 VLDO integrado e pode máx, fornecer até 150 mA de energia, Dois pinos são usados para fonte de alimentação, ou seja, entrada de 5 V, saída de 3,3 V
