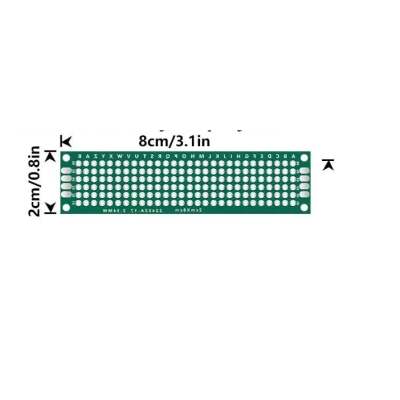

Placa PCB perfurada 2 x 8 cm dupla face
Placa PCB perfurada 2 x 8 cm dupla face
Placa PCB perfurada 2 x 8 cm dupla face

Placa PCB perfurada 2 x 8 cm dupla face

25 unidades em stock | SKU: LPM002097

0,30 €
IVA incluído.

Adicionar à wishlist

Placa PCB perfurada 2 x 8 cm

Placa perfurada

(616)



A PCB (Placa de Circuito Impresso, do inglês "Printed Circuit Board") é uma placa usada para conectar eletricamente e suportar fisicamente componentes eletrônicos usando trilhas condutoras, padarias ou outros recursos de cobre laminados em uma ou ambas as faces de uma placa de substrato não condutora.

**Composição de uma PCB**

As PCBs são feitas de uma placa base isolante, geralmente de fibra de vidro, sobre a qual é depositada uma fina camada de cobre. O cobre é depois gravado para formar trilhas ou vias - estes são os "circuitos" da placa de circuito impresso. As trilhas são usadas para conectar os componentes eletrônicos montados na placa.

**Tipos de PCB**

Existem vários tipos de PCBs, cada um adequado a diferentes aplicações:

1. **PCB de face única**: Estes são os tipos mais simples de PCBs, com cobre em apenas um lado da placa. São usados em aplicações de baixa densidade e baixa complexidade.

2. **PCB de dupla face**: Estas placas têm cobre em ambos os lados, o que permite uma densidade maior de componentes e trilhas mais complexas. São usadas em uma ampla gama de aplicações, de eletrodomésticos a equipamentos de informática.

3. **PCB multicamada**: Estas placas têm várias camadas de cobre, separadas por camadas isolantes. São usadas em aplicações de alta densidade e alta frequência, como servidores de computadores e equipamentos de telecomunicações.

**Design de PCB**

O design de uma PCB é um processo complexo que requer conhecimento de engenharia elétrica e habilidades de design assistido por computador (CAD). O processo começa com a criação de um esquema do circuito, que mostra todos os componentes e como eles estão conectados. Depois, o esquema é convertido em um layout de PCB, que mostra a localização física de cada componente e a rota das trilhas.

**Fabricação de PCB**

O processo de fabricação de uma PCB envolve várias etapas. Primeiro, a placa base é laminada com cobre. Depois, o layout da PCB é transferido para a placa usando um processo de fotolitografia. O cobre desnecessário é então removido, deixando apenas as trilhas. Por fim, os componentes são soldados à placa.

**Aplicações de PCB**

As PCBs são uma parte essencial de quase todos os dispositivos eletrônicos. Elas são usadas em tudo, desde smartphones e computadores, a televisores e carros. Sem PCBs, a eletrônica moderna como a conhecemos não existiria.



×
