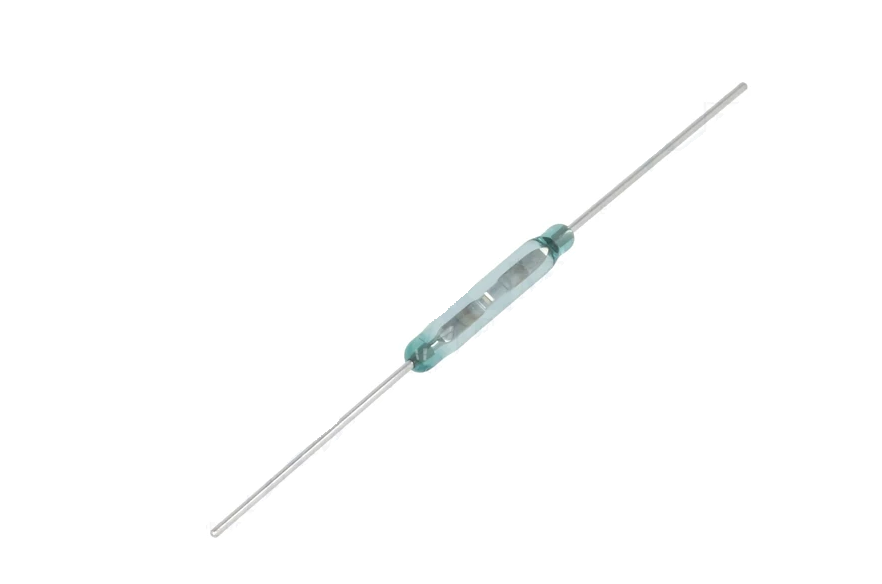

Reed switch escala: 10÷15AT 10W Ø2x10mm 0,5A max.200V

(2081)

Reed switch escala: 10÷15AT 10W Ø2x10mm 0,5A max.200V

Tipo de sensor
reed switch

Escala de medição
10,,,15AT

Potência de conexão
10W

Dimensões externas
Ø2x10mm
reed switch 10mm
Configuração dos contatos
SPST-NO

reed switch 230v ac

reed switch no
reed switch current rating
Corrente alternada
0,5A
reed switch arduino
Tensão de comutação
max, 200V

O Reed Switch, também conhecido como interruptor de lâminas magnéticas, é um dispositivo eletrónico simples e bastante versátil que desempenha um papel crucial em diversas aplicações. A sua invenção remonta ao final do século XIX, tendo sido patenteado por Walter B. Elwood em 1922. Desde então, o Reed Switch tem sido amplamente utilizado em diversos campos, desde eletrónica de consumo até aplicações industriais.

O Reed Switch é composto por duas lâminas finas feitas de material ferromagnético, como níquel e ferro, contidas em um invólucro de vidro selado. Essas lâminas são posicionadas paralelamente uma à outra, com uma pequena distância entre elas. Quando um campo magnético externo é aplicado, as lâminas são atraídas uma em direção à outra, fazendo com que entrem em contato e estabeleçam uma conexão elétrica. Ao remover o campo magnético, as lâminas retornam à posição original, desfazendo o contato elétrico.

A simplicidade do Reed Switch é o que o torna tão popular. A sua durabilidade, baixo consumo de energia e capacidade de operar em uma ampla faixa de temperaturas o tornam uma escolha ideal para muitas aplicações, como em sensores de proximidade, sistemas de segurança, automação industrial e até mesmo em jogos e brinquedos eletrónicos.

Um exemplo prático de utilização do Reed Switch é o sensor de porta magnético. Nesse caso, o Reed Switch é montado na moldura da porta, enquanto o ímã correspondente é colocado na própria porta. Quando a porta é fechada, o ímã se alinha com o Reed Switch, causando o fechamento do circuito elétrico e indicando que a porta está devidamente fechada. Quando a porta é aberta, o campo magnético é interrompido, e o circuito é desligado, sinalizando a abertura da porta.

Outra aplicação comum do Reed Switch é nos sistemas de alarme de janelas. Um Reed Switch é fixado na estrutura da janela, enquanto o ímã correspondente é colocado na própria janela. Quando a janela é fechada, o ímã se aproxima do Reed Switch, completando o circuito e permitindo que o sistema de alarme monitore o status da janela.

Em resumo, o Reed Switch é um componente eletrónico valioso que, mesmo com o avanço tecnológico, continua a desempenhar um papel fundamental em diversas aplicações. Sua confiabilidade, simplicidade e baixo custo tornam-no uma escolha inteligente em muitas situações onde a detecção de campos magnéticos é essencial.
