 SN74HC595N

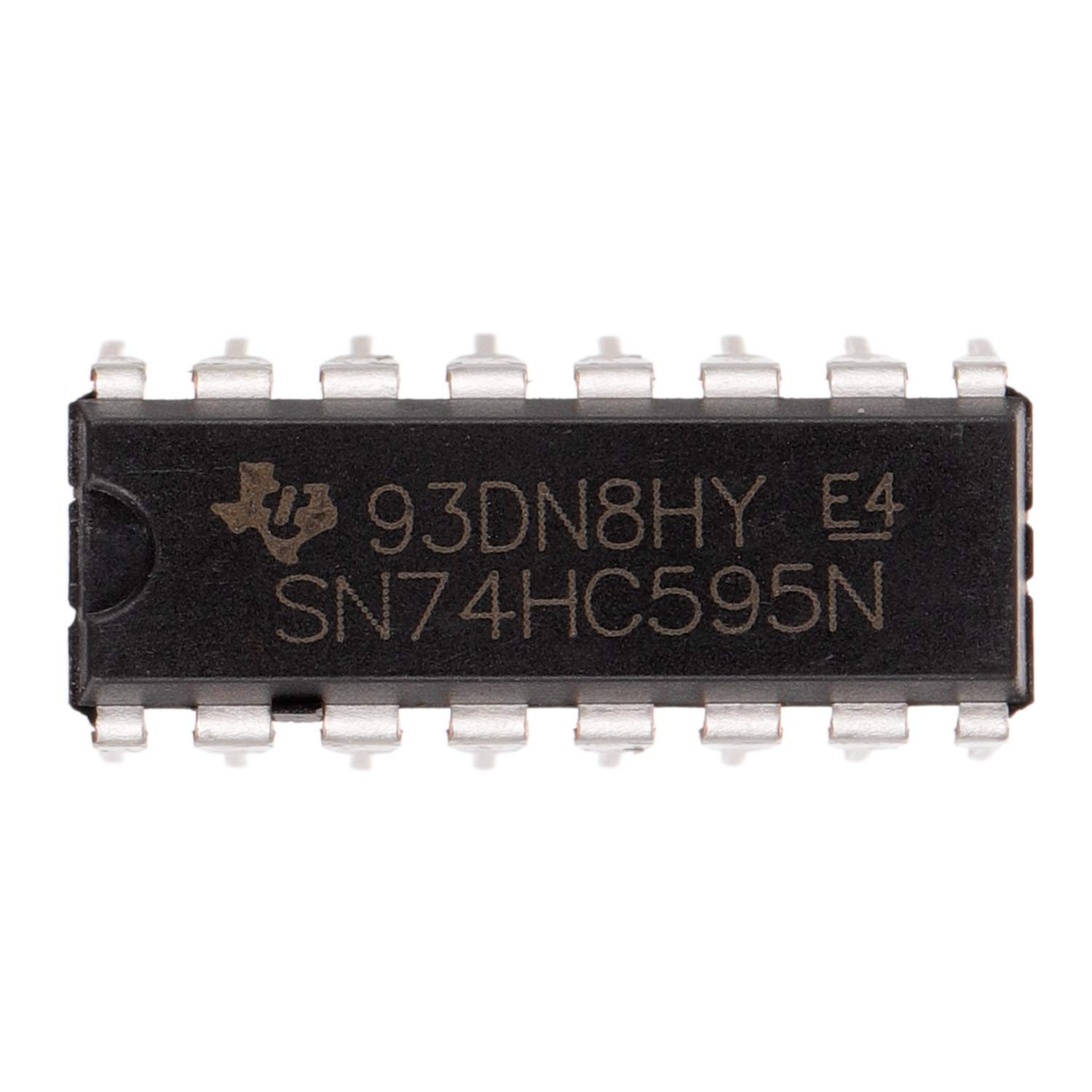

O SN74HC595N é um circuito integrado (CI) que faz parte da família de dispositivos de lógica da série SN74HC. Ele é um registrador de deslocamento de saída serial-paralelo de 8 bits com função de armazenamento e controle de saída.

O SN74HC595N possui um pino de entrada serial, rotulado como DS (Data Serial), que recebe os bits de dados sequencialmente. Ele também possui um pino de clock, denominado CP (Clock Pulse), que controla a transferência dos dados sequenciais para o registrador interno.

Além disso, o SN74HC595N possui um pino de armazenamento de saída, chamado de STCP (Storage Register Clock Pulse), que permite armazenar os dados no registrador interno e ativá-los nas saídas paralelas.

Esse circuito integrado é projetado para operar com uma ampla faixa de tensão de alimentação, normalmente na faixa de 2V a 6V. No entanto, é importante consultar o datasheet fornecido pelo fabricante para obter informações detalhadas sobre as características elétricas, a pinagem e as especificações de operação específicas do dispositivo.

O SN74HC595N é amplamente utilizado em aplicações em que é necessário controlar múltiplas saídas de forma sequencial ou paralela, como displays de LED, acionamento de relés, controle de segmentos de display, entre outros.

Ao utilizar o SN74HC595N, é essencial prestar atenção à correta configuração dos pinos de entrada, à sincronização correta do sinal de clock e ao uso adequado do pino de armazenamento de saída para controlar as saídas desejadas.

Em resumo, o SN74HC595N é um circuito integrado da série SN74HC que consiste em um registrador de deslocamento de saída serial-paralelo de 8 bits. Ele é usado para controlar múltiplas saídas sequencial ou paralelamente. O SN74HC595N é amplamente utilizado em aplicações que requerem o controle de displays de LED, relés e outros dispositivos. É importante consultar o datasheet do fabricante para obter informações detalhadas sobre o dispositivo.
