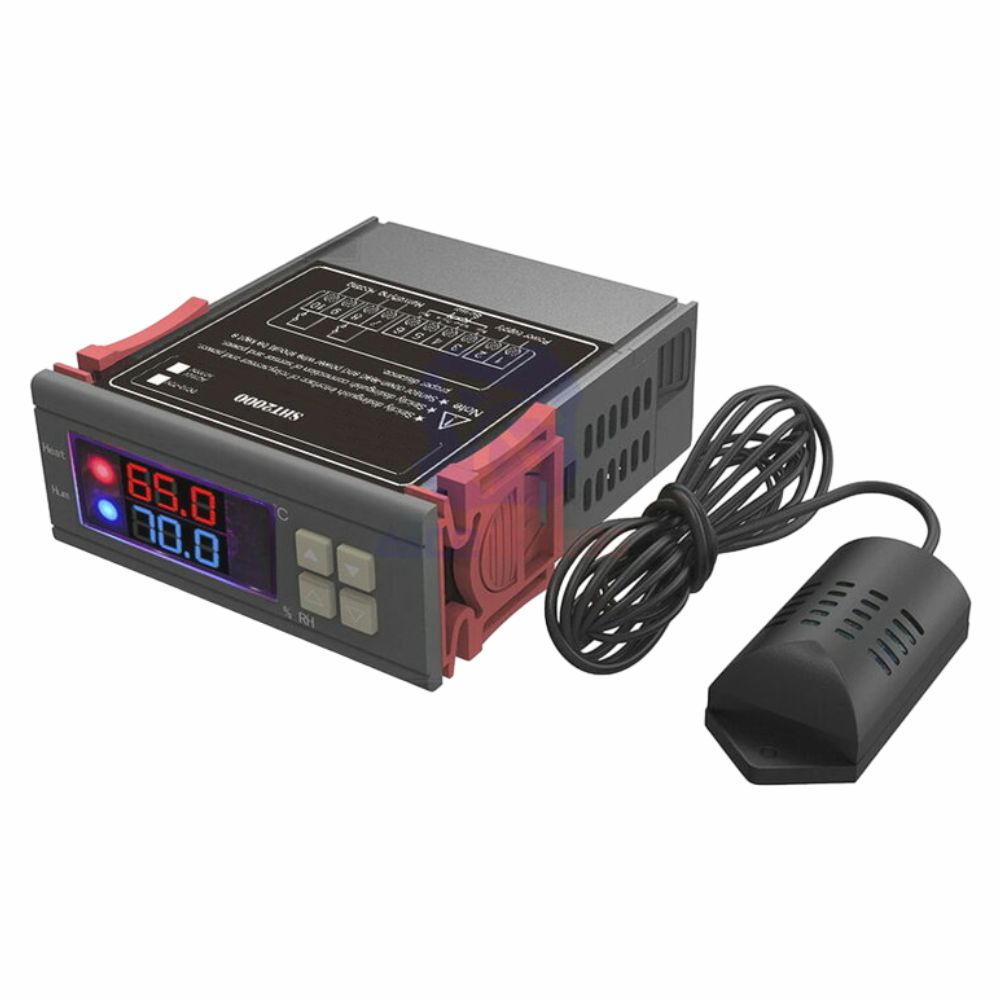

Termostato Digital com Sonda com Termómetro e Higrómetro

Termostato Digital com Sonda com Termómetro e Higrómetro

- Termostato digital c/ sonda
- Termómetro e higrómetro
- Humidade: 0~100%RH
- Temperatura: -20~60°C
- Ideal para frigorificos


O termostato SHT trabalha com a alimentação de 110 a 230V na corrente alternada. Onde os bornes 1 e 2 são para conexão da entrada de energia.

Os bornes de 3 a 6 são para a ligação do sensor. Borne 3 fio azul, borne 4 fio amarelo, borne 5 fio verde e borne 6 fio vermelho.

Os bornes 7 e 8 é para a carga que irá controlar a humidade e os bornes 9 e 10 para a carga que irá controlar a temperatura.

Controle temperatura
No Controlador a temperatura é mostrada e controlada no display superior na cor vermelha (HEAT).

Aquecimento

No modo de aquecimento o Controlador irá ligar a saída dos bornes 9 e 10, quando ele atingir uma temperatura mínima e irá desligar quando ele atingir uma temperatura máxima. No exemplo iremos programar ele para ligar com 24° e desligar com 25°.

1º Aperte e segure o botão ? o display superior vermelho irá começar a piscar, essa é a temperatura que o termostato irá ligar ou seja caso a temperatura esteja menor ou igual a mostrada no display o termostato irá ligar o relé da temperatura. Para alterar essa temperatura realize a alteração pelos botões: ? ?, após programar a temperatura que você necessita (exemplo 24°) basta deixar o display parar de piscar.

2º Para programar a temperatura máxima que ele deverá desligar o relé aperte e segure o botão ? até o display começar a piscar. Regule a temperatura utilizando os botões ? ?, depois de programada a temperatura (exemplo 25°) basta esperar que a tela pare de piscar.

Com isso o termostato está programado para ligar o relé quando atingir a temperatura configurado no 1º passo (24°) e desligar na temperatura programada no 2º passo (25º).

No modo de Resfriamento o Controlador irá ligar a saída dos bornes 9 e 10, quando ele atingir uma temperatura máxima e irá desligar quando ele atingir uma temperatura mínima. No exemplo iremos programar ele para ligar com 26° e desligar com 25°.

Refrigeração

1º Aperte e segure o botão ? o display superior vermelho irá começar a piscar, essa é a temperatura que o termostato irá ligar ou seja caso a temperatura esteja maior ou igual a mostrada no display o termostato irá ligar o relé da temperatura. Para alterar essa temperatura realize a alteração pelos botões: ? ?, após programar a temperatura que você necessita (exemplo 26°) basta deixar o display parar de piscar.

2º Para programar a temperatura mínima que ele deverá desligar o relé aperte e segure o botão ? até o display começar a piscar. Regule a temperatura utilizando os botões ? ?, depois de programada a temperatura (exemplo 25°) basta esperar que a tela pare de piscar.

Com isso o termostato está programado para ligar o relé quando atingir a temperatura configurado no 1º passo (26°) e desligar na temperatura programada no 2º passo (25º).

Controlo de humidade
O controle e a medida de umidade no controlador é realizado no display inferior na coir azul (HUM).

Aumentar a humidade

Para o aumento da humidade do ambiente o Controlador irá ligar a saída dos bornes 7 e 8 para ligar o humidificador quando a humidade atingir um nível mínimo e irá desligar quando atingir o nível máximo de humidade no ambiente.

1º Aperte e segure o botão ? o display inferior azul irá começar a piscar, essa é a humidade que o termostato irá ligar ou seja caso a humidade esteja menor ou igual a mostrada no display o termostato irá ligar o relé da humidade. Para alterar essa humidade realize a alteração pelos botões: ? ?, após programado o valor que você necessita (exemplo 55) basta deixar o display parar de piscar.

2º Para programar a humidade máxima que ele deverá desligar o relé aperte e segure o botão ? até o display começar a piscar. Regule a humidade utilizando os botões ? ?, depois de programada a humidade (exemplo 60) basta esperar que a tela pare de piscar.

Com isso o termostato está programado para ligar o relé quando atingir a humidade configurado no 1º passo (55) e desligar na humidade programada no 2º passo (60).

Diminuir a humidade

Para a diminuição da humidade do ambiente o controlador irá ligar a saída dos bornes 7 e 8 para ligar o humidificador quando a humidade atingir um nível máximo e irá desligar quando atingir o nível mínimo de humidade no ambiente.

1º Aperte e segure o botão ? o display inferior azul irá começar a piscar, essa é a humidade que o termostato irá ligar ou seja caso a humidade esteja maior ou igual a programada nesse passo o Controlador irá ligar o relé da humidade. Para alterar essa humidade realize a alteração pelos botões: ? ?, após programado o valor que você necessita (exemplo 55) basta deixar o display parar de piscar.

2º Para programar a humidade mínima que ele deverá desligar o relé aperte e segure o botão ? até o display começar a piscar. Regule a humidade utilizando os botões ? ?, depois de programada a humidade (exemplo 52) basta esperar que a tela pare de piscar.

Com isso o termostato está programado para ligar o relé quando atingir a humidade configurado no 1º passo (55) e desligar na humidade programada no 2º passo (52).
