BT258

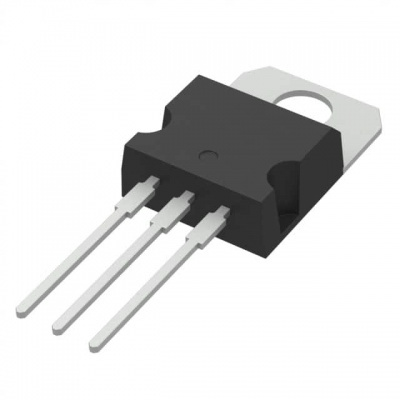

Tiristor BT258 600V Ifmax: 8A 5A Igt: 50uA Ifsm: 75A BT258-600R

BT258-600R.127

Tipo de tirístor
tirístor

Tensão máxima inversa
0,6kV

Corrente de condução máx
8A

Corrente de condução
5A

Corrente da porta
50µA

Carcaça
TO220AB

Montagem
THT

Espécie de embalagem
tubo

Corrente no impulso max.
75A

Tempo de ligação
2µs

Introdução ao Componente Eletrónico BT258

No vasto mundo dos componentes eletrónicos, o tiristor BT258 ocupa um lugar específico como um Retificador Controlado de Silício (SCR - Silicon Controlled Rectifier). Este componente semicondutor é fundamental em diversas aplicações de comutação e controlo de potência, especialmente em circuitos de baixa a média corrente. Para estudantes, entusiastas de eletrónica e técnicos em Portugal, compreender as características e aplicações do SCR BT258 é essencial para o desenvolvimento de projetos e a reparação de equipamentos.

Este guia foca-se em fornecer informações relevantes sobre o tiristor BT258, abordando as suas especificações técnicas chave e utilizações comuns, facilitando a sua identificação e aplicação correta.

Entendendo o Tiristor BT258

Um tiristor, ou SCR, como o BT258, funciona essencialmente como um interruptor unidirecional. Permite a passagem de corrente do ânodo para o cátodo, mas apenas após receber um pequeno pulso de corrente ou tensão no seu terceiro terminal, o gate (porta ou gatilho). Uma vez ativado ("disparado"), o tiristor permanece em condução mesmo sem o sinal de gate, até que a corrente que o atravessa caia abaixo de um nível mínimo (corrente de manutenção ou holding current) ou a tensão seja invertida.

O BT258 é um modelo específico de SCR, conhecido pela sua sensibilidade de gate, o que o torna adequado para ser controlado diretamente por microcontroladores ou outros circuitos lógicos de baixa potência. É comummente encontrado em encapsulamentos como o TO-92 ou SOT-54, adequados para montagem em placa de circuito impresso (PCB).

Características e Especificações Técnicas do BT258

Para utilizar corretamente o tiristor BT258, é crucial consultar a sua folha de dados (datasheet) específica, pois existem variantes (ex: BT258-600, BT258-800) com diferentes classificações. No entanto, algumas especificações típicas incluem:

Tensão Máxima de Bloco (VDRM / VRRM): Define a tensão máxima de pico repetitiva em estado de bloqueio (off-state) ou inversa que o componente pode suportar sem avaria. Valores comuns para a série BT258 são 600V ou 800V. É vital verificar o sufixo do número da peça (ex: BT258-600 para 600V).
Corrente RMS em Condução (IT(RMS)): Indica a corrente máxima eficaz (RMS) que o tiristor pode conduzir continuamente em estado ON. Para o BT258, este valor situa-se tipicamente na ordem de 1A a 1.2A, dependendo da variante e condições de operação.
Corrente e Tensão de Disparo de Gate (IGT / VGT): O BT258 é geralmente um tiristor de gate sensível. A corrente (IGT) e tensão (VGT) necessárias no terminal de gate para o disparar são relativamente baixas (na ordem dos microamperes ou poucos miliamperes e menos de 1V), permitindo o seu acionamento por sinais lógicos.
Encapsulamento (Package): Frequentemente disponível no encapsulamento plástico TO-92 ou SOT-54, facilitando a sua integração em PCBs. A pinagem deve ser confirmada no datasheet.
Recomendação: Consulte sempre o datasheet do BT258 fornecido pelo fabricante para obter valores exatos, limites de operação, características térmicas e pinagem correta antes de o utilizar num circuito.

Aplicações Comuns do Tiristor BT258

Devido às suas características de baixa potência e gate sensível, o tiristor BT258 é adequado para uma variedade de aplicações em eletrónica:

Controlo de Fase de Baixa Potência: Utilizado em pequenos dimmers (reguladores de intensidade luminosa) para lâmpadas incandescentes de baixa potência ou no controlo de velocidade de pequenos motores universais (AC).
Circuitos de Ignição: Pode ser usado em circuitos de disparo para lâmpadas de flash (xénon) ou outras aplicações que requeiram um pulso de alta tensão controlado.
Circuitos de Proteção (Crowbar): Implementado em fontes de alimentação para criar um curto-circuito controlado em caso de sobretensão, protegendo assim a carga (geralmente queimando um fusível).
Relés de Estado Sólido (SSR): Pode ser o elemento de comutação em SSRs de baixa corrente para cargas AC.
Temporizadores e Osciladores: Utilizado em circuitos simples de temporização ou relaxação.
Projetos Educativos e Hobby: Devido à sua simplicidade e baixo custo, é um componente popular em projetos de aprendizagem de eletrónica de potência.

Conclusão:

O tiristor BT258 é um SCR versátil e económico, ideal para comutação e controlo em aplicações de baixa potência. A sua sensibilidade de gate torna-o fácil de integrar com circuitos lógicos. Ao selecionar este componente, lembre-se sempre de verificar a variante específica (tensão nominal) e consultar o datasheet oficial para garantir um funcionamento seguro e fiável nos seus projetos eletrónicos em Portugal.
