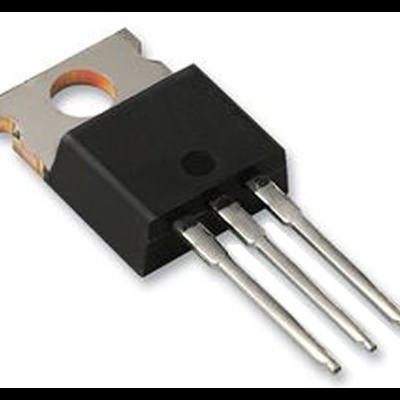

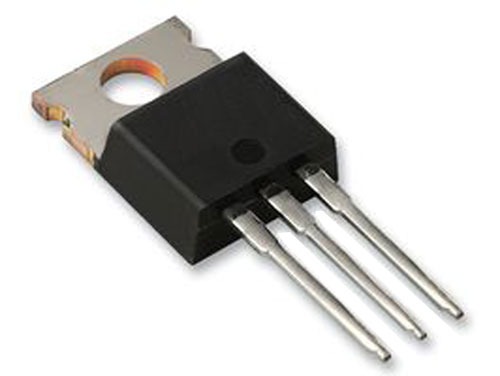

Transistor TIP122 NPN bipolar Darlington 100V 5A 2W TO220

(1090)

Tipo de transístor
NPN

Polarização
bipolar

Espécie de transístor
Darlington

Tensão coletor-emissor
100V

Corrente do coletor
5A

Potência dissipada
2W

Carcaça
TO220

Reforço de transístor
Ganho HFE 1000

Montagem
THT

O transistor TIP122 é um transistor de potência Darlington NPN projetado para aplicações que requerem alta corrente e potência. Ele é amplamente utilizado em projetos eletrônicos que envolvem acionamento de cargas de potência, como motores, solenoides e atuadores.

O TIP122 possui três pinos principais: emissor (E), base (B) e coletor (C). Ele é um transistor do tipo NPN e possui um arranjo Darlington interno, que consiste em dois transistores NPN em cascata. Isso permite uma amplificação de corrente significativa, o que é benéfico para aplicações de alta potência.

Com uma corrente de coletor máxima de cerca de 5 A e uma tensão de coletor-emissor máxima de aproximadamente 100 V, o transistor TIP122 é capaz de lidar com cargas de potência consideráveis. Ele oferece uma alta corrente de ganho e baixa queda de tensão quando está saturado.

O transistor TIP122 é frequentemente utilizado em projetos que envolvem acionamento de cargas indutivas, como motores, solenoides e relés. Ele pode ser acionado por sinais de baixa potência, como os provenientes de microcontroladores ou circuitos de controle lógico.

Ao utilizar o transistor TIP122 em um circuito, é importante observar a correta configuração dos pinos e fornecer a polarização adequada para garantir seu funcionamento correto e evitar danos ao dispositivo.

Em resumo, o transistor TIP122 é um transistor de potência Darlington NPN amplamente utilizado em projetos eletrônicos que exigem alta corrente e potência. Ele é adequado para acionamento de cargas indutivas, como motores e solenoides. É importante consultar o datasheet do fabricante para obter informações detalhadas sobre as características elétricas e as especificações de operação do dispositivo.
