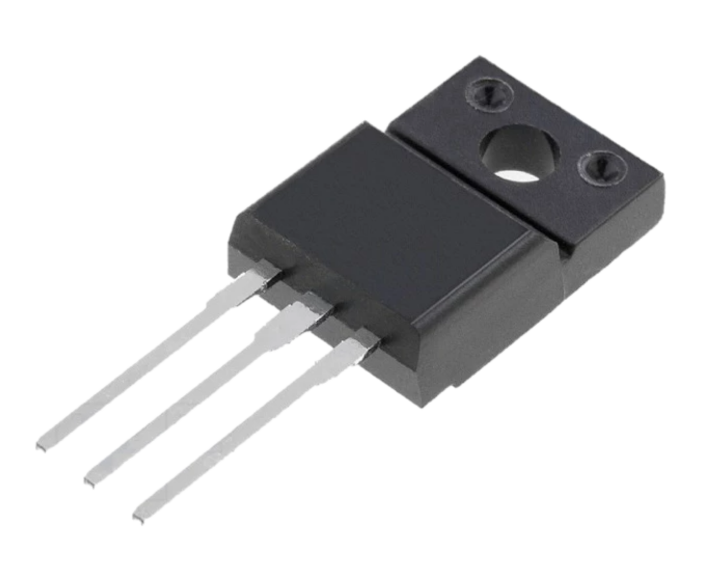

TRIAC BT137 600V 8A TO220FP Igt: 5/10mA Ifsm: 65A 4Q

(728)

BT137X

Tipo de tirístor
triac

Tensão máxima inversa
600V

Corrente de condução máx
8A
triac 8a
Carcaça
TO220FP

Corrente da porta
5/10mA

Corrente no impulso max,
65A

Tecnologia
4Q

Propriedades de dispositivos semicondutores
sensitive gate

Montagem
THT

O TRIAC BT137 é um dispositivo de controle de potência que pertence à família de TRIACs (Triode for Alternating Current). Ele é amplamente utilizado em aplicações de controle de potência em circuitos de corrente alternada (AC).

O TRIAC é um componente eletrônico que permite controlar a quantidade de potência entregue a uma carga em circuitos AC. Ele é usado para controlar a intensidade de luz de uma lâmpada, a velocidade de um motor AC, a temperatura de um aquecedor elétrico e outras aplicações de controle de potência.

O BT137 é projetado para suportar uma tensão de pico de até 600 volts e uma corrente RMS de até 8 amperes. Ele possui três terminais principais: o terminal principal 1 (MT1), o terminal principal 2 (MT2) e o terminal de disparo (G). O terminal de disparo é usado para controlar o TRIAC e determinar o momento em que ele conduzirá corrente.

O BT137 é ativado através de um sinal de disparo aplicado no terminal G. Quando o sinal de disparo é aplicado corretamente, o TRIAC é acionado e começa a conduzir corrente. Ele permanecerá conduzindo corrente até que a corrente CA atinja zero.

O TRIAC BT137 é amplamente utilizado em uma variedade de aplicações de controle de potência, como sistemas de iluminação, controle de velocidade de motores, controle de temperatura, controle de carga em dispositivos eletrônicos e muito mais. Sua capacidade de lidar com altas tensões e correntes o torna uma escolha popular para diversos projetos.

Ao utilizar um TRIAC como o BT137, é importante considerar as características elétricas da carga e garantir que o TRIAC seja dimensionado adequadamente para a aplicação específica. Além disso, medidas de segurança devem ser seguidas ao lidar com circuitos de alta tensão e alta corrente.

Em resumo, o TRIAC BT137 é um dispositivo de controle de potência usado para controlar a quantidade de potência entregue a uma carga em circuitos de corrente alternada. Com sua capacidade de suportar altas tensões e correntes, ele é amplamente utilizado em uma variedade de aplicações de controle de potência, proporcionando uma maneira eficiente e conveniente de controlar dispositivos elétricos e eletrônicos.
